LED显示屏控制卡故障的原因和解决方法

来源: | 发布日期:2023-05-19

LED显示屏控制卡是LED图文显示屏的核心部件,主要负责接收来自计算机串行口的画面显示信息,置入帧存储器,按分区驱动方式生成LED显示屏所需的串行显示数据和扫描控制时序。我们从“核心部件”这一词就可以看出LED显示屏控制卡的重要。如果系统检测不出LED控制卡该怎么办呢?来和小编一起学习一下。

如何判断LED控制卡处在正常工作状态下?

控制卡接通电源后,请先观察电源指示灯,红灯亮表示5V电压已接上,若不亮请立即关闭5V电源。检查5V工作电压是否接好,是否过压,反接,失效,输出短路等。请使用单独5V电源为控制卡供电。若红灯未亮,需返修。

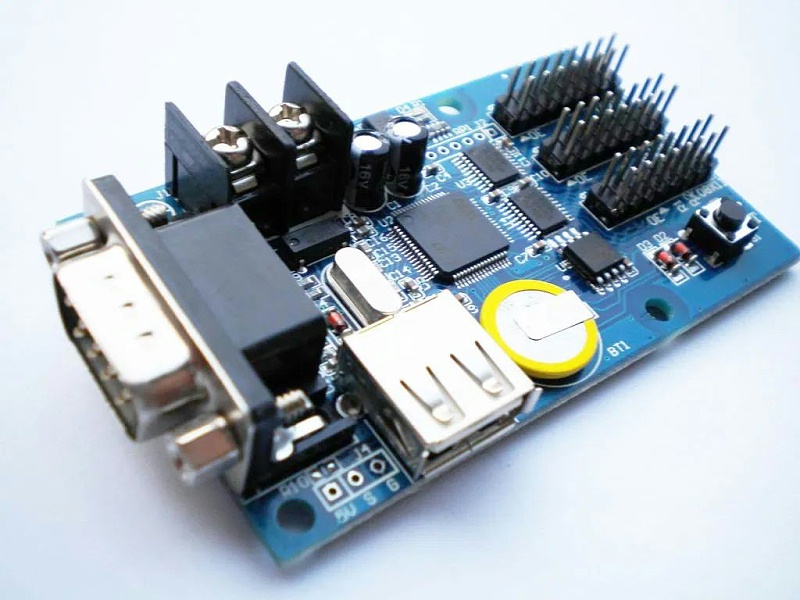

led显示屏控制卡

LED控制卡故障的一般解决步骤

1、确认控制卡跟软件兼容。
2、检查连接线是否有脱落,松动,检查并确认用于连接控制卡的串口线跟控制卡配陪,有的控制卡用直通(2-2,3-3,5-5)有的控制卡用(2-3,3-2,5-5)。
3、确保控制系统硬件已正确上电。
4、对照控制卡软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率。
5、如果经过以上检查并校正后仍然出现加载不上,请用万用表测量一下,是否所连接的电脑或控制系统硬件的串口被损坏,以确认是否应送还电脑厂家或将控制系统硬件送还检测。
6、如果第五步不方便进行,请联系厂家提供技术支持。

LED控制卡故障的常见现象

现象1:连接好通电后,只播放部分节目就停止播放,又重新开始播放。
主要原因是电源提供功率不够,控制卡自动重启。1、降低亮度;2、带控制卡的电源少带两块单元板;3、增加电源

现象2:控制卡正常的情况下,显示屏无显示或亮度异常
控制卡与显示驱动连接通电后,默认是16扫描,若无显示,请检查控制软件中数据极性和OE极性设置是否正确;若亮度异常,有一行特别亮,表示OE设置反了,请正确设置OE。

现象3:向控制卡传送信息时,系统提示“发生错误,传送失败”
请检查通讯接口连接是否正确,控制卡上的跳线是否跳在相应的电平位置上,“控制卡设置”中的各项参数是否正确。还有工作电压是否过低,请用万用表测,一确保电压在4.5V以上。

现象4:信息加载后,显示屏不能正常显示
检查“控制卡设置”中扫描输出选择的是否正确。
