产品知识|LED透明屏的技术原理和箱体结构

什么是LED透明屏？透明LED显示屏是指LED显示屏具有透光玻璃的特性，通透性在50%~90%之间，显示面板厚度只有10 mm左右，其高通透性与其特殊的材料、结构和安装方式密切相关。

LED透明屏技术原理是LED显示屏的微观创新，改进了贴片制造技术、灯珠包装和控制系统，增加了镂空设计结构，这种显示技术的设计大大减少了结构部件对视线的阻塞，最大限度地提高了透视效果。

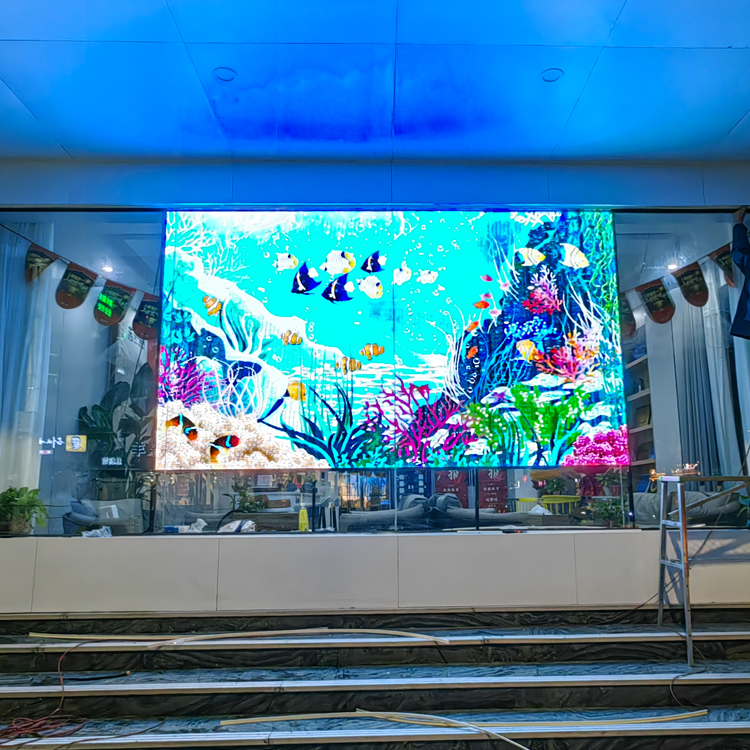

由于项目的特殊性，定制化需求较多。在保证产品质量及显示性能不变前提下，透明屏箱体采用精简化，无边框设计，以及减少箱体龙骨的宽度和灯条的数量，以达到最大化通透率效果。安装在玻璃后面靠近玻璃的地方，单位尺寸可以根据玻璃尺寸定制，对玻璃幕墙照明透光性的影响很小，便于安装和维护。

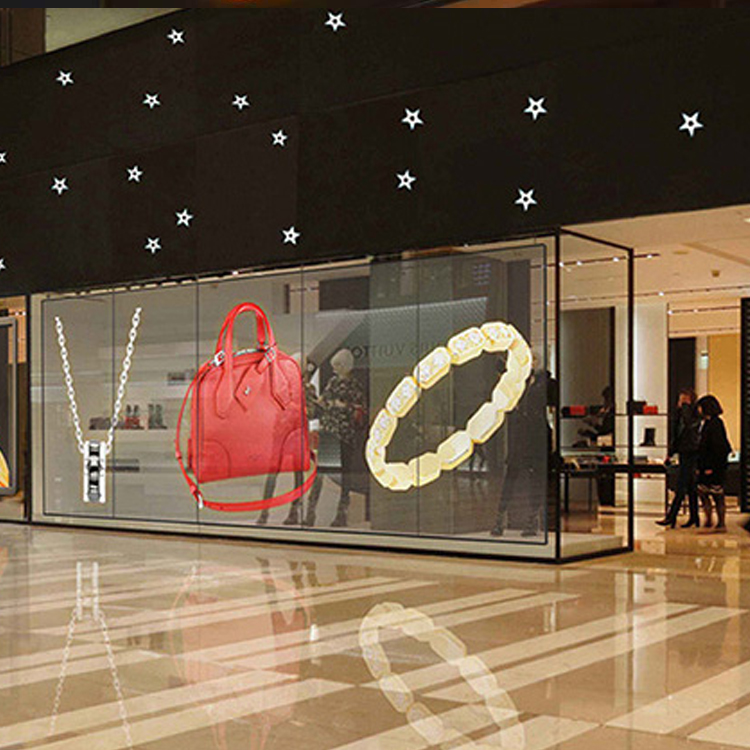

在LED透明屏幕广告内容屏幕的设计中，可以去掉不必要的背景色，代之以黑色，只显示需要表达的内容，播放时黑色部分不发光，观众站在理想的距离观看，画面像悬挂在玻璃上。

LED屏箱体主要结构

1.面罩：一是积聚波长使颜色均匀，眼睛看上去差别少，二是保护灯珠

2.LED透明模组：主要包括PCB板和LED灯珠，主要显示件。

3.箱体：是支架作用，其他的模组，电源都在上面支撑。采用压铸铝或铝型材材质，坚固耐用，而且拼接不变形。

4.HUB板：作为一个连接平台，为电源，接收卡，模组一起协调成为了可能。

5.电源：是箱体的心脏，把外部电源转换成为箱体自己的发光发亮的动力。

6.接收卡，负责接收外部信号，并且处理的“大脑”。

7.箱内线路若个，就是LED透明屏箱体的血管，维持这个箱体的运行。

8.箱外信号连接线和电源航接线，让外部信号和电源动力进入箱体。
